NZ800产品是根据当前中压系统开关柜技术发展而设计开发的一种新型的模块化、智能型的操作测量显示装置 。
该系列产品集回路模拟指示、带电指示及闭锁功能、温湿度数字实时显示（液晶）、自动加热除湿控制、自动排风降温控制、断路器分合闸状态指示、储能、接地开关指示、手车位置指示、人体感应语音提示  ，智能防误语音提示、分合闸回路指示以及RS 485通讯接口等功能于一体  ，可根据需要选配 。该产品以一体化布局配套装备于开关柜  ，将简化开关柜的面板结构设计  ，美化开关柜的面板布局  ，完善开关状态的指示功能和安全性能 。

      该系列可用于3~40KV户内的开关柜、适用于中置柜、手车柜、固定柜、环网柜等多种开关柜 。符合IEC255-22标准 。

一、主要技术特性

1. 使用918博天堂-www.918.com
a) 温度：周围空气温度上限为+40℃  ，且24h内的平均值不超过+35℃；
周围空气温度下限为-5℃ 。
b) 湿度：大气相对湿度在周围空气温度为+40℃时不超过50%RH ,在较低的温度下可以有较高的相对湿度,例如20℃ 时可达到95%RH 。对由于温度变化产品表面上偶尔产生的凝露已采取特殊措施 。
c) 海拔：安装地点的海拔不超过2000m 。

2. 安装
a) 与垂直面的安装倾斜度不超过5度 ；
b) 应安装在无显著振动和冲击的地方 。

3. 开孔尺寸：220mm×165 mm

二、产品外形及接线方式

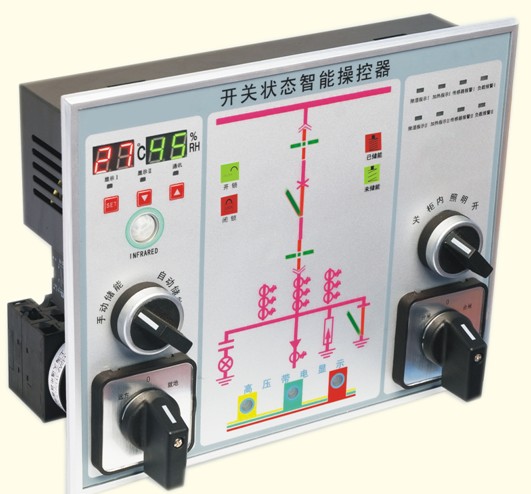

NZ800操显装置外观及接线端子图示意图见图1和图2 。

图1



       图2

三、工作原理及使用说明
（以下为全功能说明书  ，无此功能可略过）

1. 模拟指示部分：
工作电源：AC/DC 85～265V
a) 断路器状态指示：
      当公共端触点与断路器合触点接通  ，断路器合闸并且分闸回路完好时  ，中间V字灯红色模拟条亮；
      当公共端触点与断路器分触点接通  ，断路器分闸并且合闸回路完好时  ，中间V字灯绿色模拟条亮；
      断路器预备合闸状态时  ，绿色模拟条亮；
      断路器预备分闸状态时  ，红色模拟条亮 。
b) 断路器位置指示：
      当公共端触点与工作位置触点接通时  ，两个十字灯红色垂直模拟条亮；
      当公共端触点与试验位置触点接通时  ，两个十字灯绿色水平模拟条亮 。
c) 接地开关位置指示：产品供电  ，接地刀绿色指示灯亮 。
      当公共触点与接地刀触点接通时  ，下方V字灯红色模拟条亮  ，接地开关合闸；
      当公共触点与接地刀触点断开时  ，下方V字灯绿色模拟条亮  ，接地开关分闸 。
d) 弹簧储能指示：（常开）
      当公共端触点与储能触点接通时  ，红色方形模拟灯亮  ，显示已储能；
      当公共端触点与储能触点断开时  ，红色方形模拟灯灭  ，显示未储能 。

注意1：
      当公共端与工作位置触点接通时  ，不能再把公共端与接地刀触点接通；
      当公共端与试验位置触点接通时  ，不能再把公共端与断路器合触点接通；
      当公共端与断路器合触点接通时  ，不能再把公共端与
      接地刀触点接通 。
      以上操作均会以语音提示的方式  ，提醒用户已违反操作 。

注意2：
1）失电状态下所有的发光指示均不亮 。
2）以上接点信号均来自断路器的辅助接点 。

2. 加热除湿控制部分：

2.1 湿度控制值设定及控制
湿度控制值设定范围  上限：0-99%RH；下限：0-99%RH

除湿型：在液晶显示区  ，用户可自行设定上限值 。设定时  ，可对A路和B路选择设定 。
例如：该路是A路  ，在设定完A路湿度上限值后  ，当前A路传感器所监测到的湿度值超过A路湿度上限设定值时  ，产品背部指示的“湿度负载A输出” 接点闭合  ，除湿负载开始启动  ，对应的产品面板“湿度负载”指示灯亮（绿色）  ，直到湿度值低于（设定值-回差）的值时  ，退出加热  ，对应的指示灯灭 。

注意：当该路负载发生断线情况时（如A路）  ，面板报警指示灯亮（红色）  ，并伴有该路绿色指示灯闪烁 。

加湿型：在液晶显示区  ，用户可自行设定下限值 。设定时  ，可对A路和B路选择设定 。例如：该路是A路  ，在设定完A路湿度下限值后  ，当前A路传感器所监测到的湿度值低于A路湿度下限设定值时  ，产品背部指示的“湿度负载A输出” 接点闭合  ，加湿负载开始启动  ，对应的产品面板“湿度负载”指示灯亮（绿色）  ，直到湿度值高于（设定值+回差）的值时  ，退出加湿  ，对应的指示灯灭 。

注意：当该路负载发生断线情况时（如A路）  ，面板报警指示灯亮（红色）  ，并伴有该路绿色指示灯闪烁 。

2.2温度控制值设定及控制
温度控制值设定范围：上限：-40-120℃；下限：-40-120℃

降温型：在液晶显示区  ，用户可自行设定上限值 。设定时  ，可对A路和B路选择设定 。例如：该路是A路  ，在设定完A路温度上限值后  ，当前A路传感器所监测到的温度值超过A路温度上限设定值时  ，产品背部指示的“温度负载A输出” 接点闭合  ，
降温负载开始启动  ，对应的产品面板“温度负载”指示灯亮（绿色）  ，直到温度低于（设定值-回差值）的值时  ，风机退出 。

升温型：在液晶显示区  ，用户可自行设定下限值 。设定时  ，可对A 路和B路选择设定 。例如：该路是A路  ，在设定完A路温度下限值后  ，当前A路传感器所监测到的温度值低于A路温度下限设定值时  ，产品背部指示的“温度负载A输出” 接点闭合  ，升温负载开始启动  ，对应的产品面板“温度负载”指示灯亮（绿色）  ，直到温度值低于（设定值+回差值）的值时  ，加热退出 。

2.3 918博天堂-www.918.com温度测量过热保护
      用于测量装置周围918博天堂-www.918.com温度  ，当温度≥50℃时  ，系统报警指示灯亮  ，装置进入自动保护状态  ，直到918博天堂-www.918.com温度恢复到50℃以下 。

3. 高压带电指示部分
3.1 指示灯信息说明见图3

3.2  LED启控电压（KV）：≤额定母线电压╳0.15
       闭锁启控电压(KV)：≤额定母线电压╳0.65
       闭锁继电器输出触点额定容量：AC220V/5A  ，闭锁继电器动作规律如下表3：

带电指示灯A相、B相、C相用来指示主回路是否带电  ，
若主回路A相、B相、C相中某一相或几相带电  ，则对应的带电指示灯亮（红灯）  ，此时背部“带电闭锁输出”接点断开  ，闭锁指示灯亮（黄灯）；三相均不带电时  ，则对应的带电指示灯均不亮  ，此时带电闭锁输出闭合  ，闭锁指示灯不亮 。
a) 接带电信号A  ，带电指示灯A亮  ，带电闭锁输出；语音提示：“本柜主回路已带电”；
b) 接带电信号B  ，带电指示灯B亮  ，带电闭锁输出；语音提示：“本柜主回路已带电”；
c) 接带电信号C  ，带电指示灯C亮  ，带电闭锁输出 。语音提示：“本柜主回路已带电” 。

注：
1. 如用市电试验时  ，请在三相A、B、C输入各端串联0.1uF/275V电容或30K/2W电阻；
2. 在给一次系统做耐压试验时  ，当达到额定电压时  ，请将33-36号端子拔掉后短接 。
4. 温湿度值设置以及照明选择

温湿度值的设置：按“返回”键进入栏目选择  ，根据液晶显示屏上的设置提示  ，通过“▲”键和“▼”键移动光标来进行“温度单元”  ，“湿度单元”  ，“照明单元”栏目的选择  ，然后通过按“确定”键进入选中单元的设置状态  ，在温度和湿度设置单元里  ，有上限、下限以及回差的设置 。（回差范围：0~20℃  ，0~20%RH）
进入“温度单元”时  ，通过“▲”和“▼”键对温度上限或下限状态选择；选择完毕后  ，通过“确定”键可分别进入对A路控制值、A路回差值、B路控制值、B路回差值的设定状态；进入各设定状态时  ，使用“▲”和“▼”键来设置各项参数值 。设置完毕后  ，按“返回”按钮退出设置状态 。
进入“湿度单元”时  ，可对湿度上限/下限控制值及回差值进行设置  ，设置方法同温度单元 。设置完毕后  ，通过按“返回”按钮  ，退出设置状态 。
进入“照明单元”时  ，通过“▲”和“▼”键选择照明
“打开”或“关闭”状态 。需要照明时  ，选中“打开”  ，背部“照明输出”接点闭合 。设置完毕通过按“返回”按钮退出 。
5．照明
此功能可通过按键对液晶菜单里“照明开关”选项进行“打开”或“关闭”设置  ，这样可避免人在人体探头感应范围之外感应不到而不能控制照明带来的弊端 。

四、 安装调试方法
1. 本产品均为嵌入式结构  ，只需要在开关柜面板上开好孔  ，再将其固定在面板上即可 。
2. 按端子图接好线并校对正确后  ，通入电源 。
3. 将各开关量输入端短接  ，检查其功能是否正常 。
4.  温湿度控制功能  ，用嘴对传感器吹气  ，至加热指示灯亮  ，加热器输出端应为短路状态；当未接加热器时  ，断线报警灯亮  ，则该功能正常 。
5.  三相带电器输入端分别接上高压带电传感器  ，高压带电时  ，带电指示灯亮；不带电时  ，闭锁解除 。

五、配套负载
918博天堂-www.918.com推荐使用以下产品：（AC220V 50Hz）
1． 电加热器：50W、75W、100W、150W、200W、300W、500W；
2． 风    扇：功率体积需自定 。

六、产品订购
用户根据需求  ，须在订货单中注明以下事项:
1. 产品名称、型号及数量；
2. 提供一次方案图；
3. 温湿度传感器引线长度；
4. 交货期；
5. 收货单位、邮编、详细地址、收货人及其联系电话；
6. 货运方式：邮件、铁路、空运和到站名称；
7. 开具增值税票所须填写项 。

七、使用注意事项
      客户在使用该系列产品前  ，确认各产品套件配备是否齐全；应仔细阅读产品说明书  ，按照提供的接线端子图进行正确接线 。如遇到模糊之处可与我公司工作人员及时联系  ，切勿自行拆卸  ，否则后果自负 。
